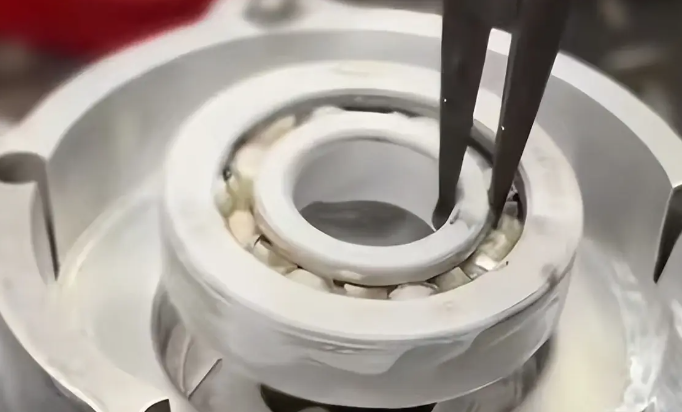

溫度調(diào)控是工業(yè)液氮冷裝配箱的核心操作環(huán)節(jié)，溫度設(shè)置不合理、控溫不精準(zhǔn)，會直接導(dǎo)致工件收縮不足無法裝配、收縮過度造成尺寸超標(biāo)，甚至損壞工件和設(shè)備。很多一線操作人員面臨溫度不會調(diào)、流程不規(guī)范的問題，本文結(jié)合標(biāo)準(zhǔn)作業(yè)規(guī)范，詳解溫度調(diào)控方法與完整實(shí)操流程。

　　一、核心溫度參數(shù)設(shè)置標(biāo)準(zhǔn)

　　工業(yè)液氮冷裝配箱的溫度設(shè)置，核心依據(jù)工件材質(zhì)、尺寸、所需收縮量確定，常規(guī)裝配溫度區(qū)間為-80℃至-140℃，特殊高精度工件可降至-160℃至-196℃，具體設(shè)置原則如下：

　　材質(zhì)對應(yīng)溫度：軸承鋼、碳鋼常用-100℃至-120℃;不銹鋼、鋁合金導(dǎo)熱性稍差，設(shè)置-120℃至-140℃;小型精密工件，溫度不宜過低，避免收縮過量。

　　尺寸對應(yīng)溫度：直徑≤50mm的小型工件，-80℃至-100℃即可滿足收縮需求;直徑50-100mm的中型工件，-100℃至-120℃;直徑>100mm的大型工件，-120℃至-140℃，保證整體均勻收縮。

　　收縮量核算：常規(guī)金屬在-100℃環(huán)境下，徑向收縮量約為0.08-0.12mm/100mm直徑，可根據(jù)過盈配合尺寸，反向核算所需溫度，確保收縮后形成0.02-0.05mm的裝配間隙。

　　二、溫度調(diào)控與標(biāo)準(zhǔn)實(shí)操流程

　　第一步：開機(jī)預(yù)冷與參數(shù)設(shè)定

　　接通設(shè)備電源，打開氮?dú)馄块y門、液氮輸送閥門，檢查設(shè)備密封性與管路有無泄漏;在觸控控制面板設(shè)置目標(biāo)溫度、降溫速率(常規(guī)1-3℃/min，禁止過快降溫)、保溫時(shí)間，確認(rèn)參數(shù)后啟動預(yù)冷模式，待腔體溫度降至預(yù)設(shè)溫度并穩(wěn)定3-5分鐘后，再放入工件。

　　第二步：工件放入與恒溫保溫

　　工件必須干燥、無油污、無雜質(zhì)，輕放入物料架，關(guān)閉腔體門，啟動恒溫模式;保溫時(shí)間根據(jù)工件大小確定，小型工件保溫30-60分鐘，中型工件60-90分鐘，大型工件120-180分鐘，確保工件芯部溫度與腔體溫度一致，避免表面收縮、芯部未收縮的情況。

　　第三步：溫度監(jiān)控與裝配操作

　　保溫期間實(shí)時(shí)監(jiān)控箱內(nèi)溫度、工件溫度(配備內(nèi)置傳感器的設(shè)備可直接查看)，嚴(yán)禁隨意開關(guān)腔體門、調(diào)整溫度參數(shù);保溫結(jié)束后，快速取出工件，立即進(jìn)行裝配，裝配過程控制在1-2分鐘內(nèi)，避免工件回溫影響尺寸。

　　第四步：關(guān)機(jī)與回溫

　　裝配完成后，關(guān)閉液氮閥門，停止制冷，打開腔體排氣閥，待腔體溫度自然回升至0℃以上，再關(guān)閉電源，清理腔體內(nèi)部殘留冰霜與雜質(zhì)。

　　三、控溫關(guān)鍵技巧與避坑要點(diǎn)

　　禁止直接將常溫工件放入超低溫腔體，需梯度降溫，防止工件開裂;

　　溫度穩(wěn)定后再放入工件，避免溫度波動導(dǎo)致收縮不均;

　　保溫時(shí)間寧長勿短，確保工件芯部完全降溫，不可提前取出;

　　設(shè)備配備智能控溫系統(tǒng)的，可開啟自動模式，無需人工頻繁干預(yù)。
