液氮真空管道是一種雙層結構的絕熱輸送管路，內管用于輸送液氮或低溫氮?dú)?，外管與內管之間形成密閉的環形空隙，該空隙被抽成真空狀態以隔絕熱量傳導。對于使用過程中是否需要一直連接真空泵、動態實時抽真空的問題，技術答案是：對于絕大多數常規應用場景，不需要?jiǎng)討B(tài)實時抽真空。制造良好的液氮真空管道采用靜態真空維持方案，在安裝或生產時完成一次抽真空并永久密封，之后即可在數月甚至數年的時間內保持有效絕熱性能。只有在極少數特殊工況下，才需要考慮配置連續或間歇運行的真空維持裝置。以下從靜態真空工作原理、動態真空適用場景、真空失效的判斷與處理、以及選型注意事項等方面展開說明。

　　靜態真空管道的結構與維持機制：液氮真空管道的內管與外管均為不銹鋼材料，焊接成型后夾層空間通過真空泵抽至預定真空度。對于短距離管道(長度小于30米)，通常抽至10?2帕斯卡(即0.01帕)即可滿足絕熱要求，此時管道的表觀導熱系數可降至0.005瓦每米開爾文以下，液氮在管道內每百米的自然蒸發損失不超過0.5%每小時。對于要求更高的場合，可抽至10?3帕至10??帕。抽真空完成后，將抽氣口用真空閥或冷焊方式封死。夾層內部預置有吸氣劑(非蒸散型吸氣劑或活性炭吸附劑)，其作用是緩慢吸收管道運行期間從金屬表面釋放的微量氣體分子(主要是氫氣、水蒸氣、二氧化碳等)，從而維持真空度不下降。優質真空管道在正常使用條件下，真空壽命可達5至10年。用戶可以通過觀察管道外表面是否結霜或結露來快速判斷真空狀態：如果外管表面干燥且溫度接近環境溫度，說明真空良好;如果出現連續的結霜帶或凝露水流，則表明真空度已明顯下降。

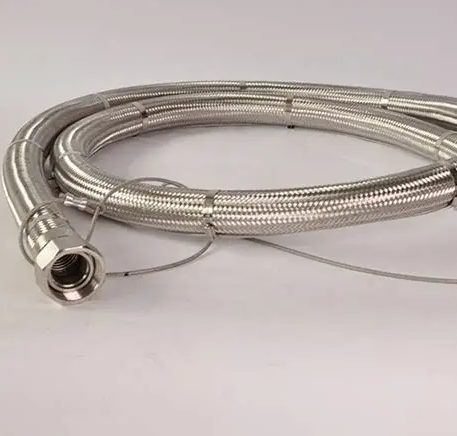

　　動態實時抽真空的適用場景：雖然靜態真空足以滿足大多數液氮輸送需求，但以下幾種特殊情況需要考慮動態抽真空。一是超長距離管道，例如長度超過50米的輸送線路，由于管道接頭數量多(每根標準管段長度通常為3米、6米或12米)，每個接頭處的密封焊接或法蘭連接都可能成為潛在漏點，長期運行下真空衰減速率較快。此時可在管道系統前端或中段安裝一個小型分子泵或渦旋泵，通過旁通管路間歇啟動(例如每周啟動一次，每次運行10分鐘)來維持夾層真空。二是頻繁拆裝的移動式管道，如用于向移動罐車或可更換工位輸送液氮的柔性真空軟管，因其結構中含有波紋管或快速接頭，密封持久性不如剛性焊接管道，部分用戶會配置便攜式真空維持單元在每次使用前進行快速抽空。三是用于輸送低于零下200攝氏度的低溫介質(如液氦)，這類介質對絕熱要求比液氮更為嚴格，即使微小漏熱也可能導致介質氣化，因此某些液氦輸送系統會采用持續抽真空設計。但需要強調的是，絕大多數液氮使用現場并不屬于上述三種情況。

　　動態抽真空系統的組成與增加成本：如果決定采用動態實時抽真空方案，需要額外配置以下設備：真空泵(機械泵或分子泵)、真空規管(用于監測夾層壓力)、真空閥門、控制系統以及連接管路。一套用于液氮管道的小型動態真空系統，設備成本約為同等長度靜態真空管道的20%至40%。此外，真空泵需要消耗電力，通常功率在200瓦至1千瓦，若連續運行，年耗電約1700至8700千瓦時。泵的維護周期較短，每3000至5000小時需更換油過濾器或泵油。考慮到這些成本和維護負擔，除非靜態真空確實無法滿足要求，否則不推薦主動配置動態抽真空系統。

　　如何判斷管道是否需要?jiǎng)討B(tài)抽真空：用戶可以先進行靜態真空失效的判斷。如果發現管道外壁結霜面積持續擴大，且管道下游的液氮流量明顯減少(同壓力下流量下降超過15%)，可初步判定真空度已不足。此時不應直接上馬動態抽真空系統，而應首先檢查管道是否存在機械損傷，如磕碰痕跡、焊縫開裂或法蘭密封圈老化。若管道長度較短(如10米以內)且損壞不嚴重，更換整條管道比加裝真空泵更為經濟。若管道長度較長且僅個別接頭處漏氣，可以請專業維修人員進行局部補焊或更換密封件，然后重新對夾層抽真空并密封。只有當管道系統龐大、漏點難以定位、且無法停用較長時間進行修復時，才考慮改造為動態抽真空方案。

　　購買液氮真空管道時的技術確認：用戶在選購產品時，應向生產廠家確認以下幾項信息，以判斷是否需要額外配置真空維持設備。第一，夾層真空的設計保持時間(即從出廠到需要重新抽真空的理論期限)，優質產品可寫明“5年內真空度下降不超過一個數量級”。第二，是否預留有二次抽真空接口。即使出廠時為靜態真空，預留接口也為日后檢修提供了便利，用戶可以在需要時自行連接真空泵補抽，而不必破環管道結構。第三，吸氣劑的類型與更換條件。部分管道的吸氣劑集成于真空夾層內，無法更換，其壽命即是管道壽命;另有部分管道設計為可替換吸氣劑盒，延長了整體使用年限。第四，對于移動式或軟管類產品，廠家應明確標注“推薦每次使用前抽真空”或“密封保存無需重復抽真空”。用戶應向廠家如實告知管道的使用環境(固定還是移動、長度、預計使用年限)，由廠家提供針對性的真空維持建議。

　　日常使用與維護注意點：對于靜態真空管道，日常不需要任何抽真空操作，但應注意避免磕碰外管，因?yàn)椴讳P鋼外管一旦凹陷可能壓迫內管或破壞真空密封。管道應盡量保持水平支撐，防止長時間懸空導致接口受力。如果管道用于戶外，建議加設防曬隔熱層或遮陽棚，避免外管溫度過高增加漏熱。每年可進行一次快速檢查：用手觸摸管道下表面，若感覺明顯冰涼且伴有凝露，應記錄出現位置，并聯系廠家進行真空度檢測。真空度檢測使用專用真空規管，需要將抽氣口連接到測真空設備，這一操作應由專業人員完成。

　　液氮真空管道在常規工業應用中采用靜態真空即可滿足要求，無需動態實時抽真空。動態抽真空僅適用于超長距離、頻繁拆裝或輸送超低溫介質等特殊場合。用戶應根據管道實際使用條件合理選擇或改造，避免不必要的設備投入與維護成本。
