在刀具加工制造行業(yè)中，刀身的材質(zhì)性能與加工工藝直接決定刀具的使用壽命、使用穩(wěn)定性以及切削加工精度?，F(xiàn)階段多數(shù)工業(yè)刀具、五金裁切刀具均采用高強(qiáng)度沖壓模具鋼作為基材，該鋼材具備良好的沖壓成型性、基礎(chǔ)硬度與抗形變能力，適配批量刀身沖壓加工生產(chǎn)。但常規(guī)熱處理加工后的沖壓模具鋼刀身，內(nèi)部易留存殘余奧氏體，同時(shí)存在內(nèi)應(yīng)力分布不均、碳化物析出雜亂等問(wèn)題，長(zhǎng)期使用過(guò)程中容易出現(xiàn)輕微形變、刃口磨損、韌性不足等情況，難以滿足高精度、高頻率的加工作業(yè)需求。
深冷處理作為金屬材料優(yōu)化改性的輔助工藝，依托超低溫環(huán)境改變鋼材內(nèi)部金相組織結(jié)構(gòu)，無(wú)需改動(dòng)基礎(chǔ)加工流程，就能改善沖壓模具鋼刀身的綜合力學(xué)性能。本文結(jié)合實(shí)際生產(chǎn)加工流程，詳細(xì)講解高強(qiáng)度沖壓模具鋼刀身深冷處理的原理、工藝流程、工藝要點(diǎn)以及應(yīng)用優(yōu)勢(shì)，為刀具生產(chǎn)加工企業(yè)提供實(shí)操性技術(shù)參考。
高強(qiáng)度沖壓模具鋼基礎(chǔ)特性及加工痛點(diǎn)
1 鋼材基礎(chǔ)特性
常用于刀身制作的高強(qiáng)度沖壓模具鋼，包含DC53、Cr12MoV等主流牌號(hào)，這類(lèi)鋼材碳含量適中，合金元素配比合理，經(jīng)過(guò)沖壓、淬火加工后，可形成硬度較高的基體結(jié)構(gòu)，具備良好的抗壓強(qiáng)度，能夠承受刀具裁切、沖壓作業(yè)中的機(jī)械沖擊力。同時(shí)該鋼材可塑性優(yōu)異，適配自動(dòng)化沖壓設(shè)備完成刀身成型加工，適合大批量標(biāo)準(zhǔn)化刀具生產(chǎn)，是民用五金刀具、工業(yè)裁切刀具的常用基材。
2 常規(guī)加工工藝存在的痛點(diǎn)
經(jīng)過(guò)常規(guī)淬火、回火處理的沖壓模具鋼刀身，仍存在多項(xiàng)工藝短板。其一，鋼材內(nèi)部留存殘余奧氏體，該組織結(jié)構(gòu)穩(wěn)定性較差，在刀具持續(xù)受力、溫度波動(dòng)的工況下，會(huì)緩慢發(fā)生相變，引發(fā)刀身細(xì)微形變，降低刃口精準(zhǔn)度;其二，鋼材內(nèi)部碳化物分布零散，顆粒大小不均，刀身耐磨性能受限，長(zhǎng)期使用后刃口易鈍化;其三，沖壓成型與熱處理過(guò)程中產(chǎn)生的內(nèi)應(yīng)力無(wú)法完全消除，刀身存在隱性開(kāi)裂風(fēng)險(xiǎn)，沖擊載荷下易出現(xiàn)崩刃現(xiàn)象。針對(duì)以上問(wèn)題，引入深冷處理工藝可有效優(yōu)化鋼材內(nèi)部結(jié)構(gòu)，彌補(bǔ)常規(guī)加工工藝的不足。
刀身沖壓模具鋼深冷處理技術(shù)原理
深冷處理是指將熱處理后的刀身工件放置在-80℃~-196℃的超低溫環(huán)境中，通過(guò)恒溫保溫、緩慢升溫的流程，完成金屬組織結(jié)構(gòu)改性的工藝。該工藝依托低溫物理效應(yīng)作用于沖壓模具鋼：一方面，低溫環(huán)境能夠推動(dòng)鋼材內(nèi)部殘余奧氏體持續(xù)轉(zhuǎn)化為穩(wěn)定的馬氏體，減少不穩(wěn)定組織結(jié)構(gòu)占比，提升刀身尺寸穩(wěn)定性;另一方面，低溫促使鋼材內(nèi)部細(xì)小碳化物均勻析出，填充金屬晶格間隙，優(yōu)化晶格致密程度，改善鋼材硬度與耐磨性。除此之外，溫度梯度變化可平衡刀身內(nèi)部應(yīng)力，分散集中應(yīng)力，降低刀身形變、開(kāi)裂概率。
刀身高強(qiáng)度沖壓模具鋼深冷處理實(shí)操工藝流程

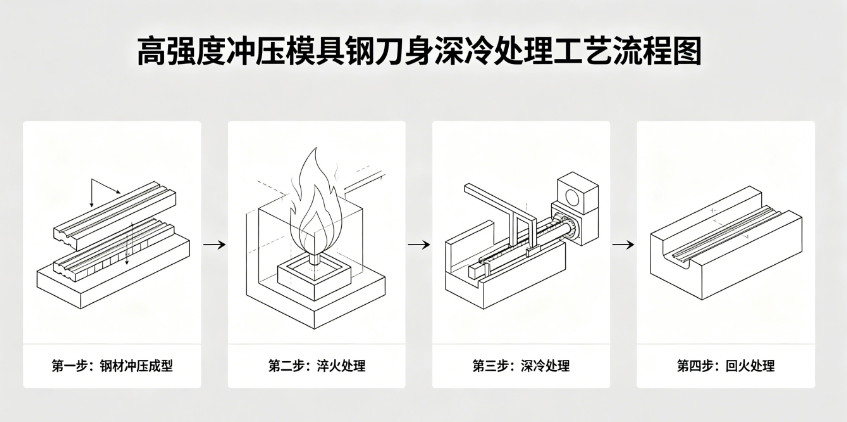

結(jié)合刀身沖壓成型的生產(chǎn)特性，規(guī)范的深冷處理流程分為預(yù)處理、低溫降溫、恒溫保溫、回溫回火四大環(huán)節(jié)，工藝流程貼合工業(yè)批量生產(chǎn)標(biāo)準(zhǔn)，具體操作如下：
1 工件預(yù)處理
完成沖壓成型、淬火加工的刀身，首先進(jìn)行表面預(yù)處理。采用超聲波清洗設(shè)備去除刀身表面的油污、金屬碎屑、氧化皮，避免雜質(zhì)附著影響低溫相變效果。同時(shí)篩選剔除表面存在劃痕、裂紋的殘次工件，防止深冷處理過(guò)程中缺陷擴(kuò)大。預(yù)處理后將工件置于常溫通風(fēng)環(huán)境靜置，保證刀身溫度均勻，表面無(wú)殘留水分。
2 梯度降溫處理
將預(yù)處理完成的刀身整齊放置于深冷處理設(shè)備保溫艙內(nèi)，采用梯度降溫模式，降溫速率控制在5℃~8℃/min，逐步將艙內(nèi)溫度降至-180℃~-196℃。慢速梯度降溫可避免溫差過(guò)大導(dǎo)致刀身產(chǎn)生二次應(yīng)力，防止薄型刀身出現(xiàn)脆裂、形變，適配各類(lèi)規(guī)格沖壓模具鋼刀身加工。
3 恒溫保溫固化
達(dá)到設(shè)定低溫溫度后，保持恒溫狀態(tài)4~6h。保溫時(shí)長(zhǎng)需根據(jù)刀身厚度微調(diào)，厚度小于5mm的薄型刀身保溫4h即可，厚度5~15mm的中厚刀身建議保溫6h。恒溫階段為金相組織相變提供充足時(shí)間，保障殘余奧氏體充分轉(zhuǎn)化，同時(shí)促進(jìn)碳化物均勻析出，穩(wěn)定鋼材內(nèi)部結(jié)構(gòu)。
4 緩慢回溫與二次回火
保溫結(jié)束后，控制升溫速率3℃~5℃/min，讓刀身自然回升至室溫，嚴(yán)禁高溫快速烘烤回溫，避免晶格因溫度驟變產(chǎn)生損傷?；販赝瓿珊?，對(duì)刀身進(jìn)行200℃~220℃低溫回火處理，保溫1~2h，進(jìn)一步釋放殘留內(nèi)應(yīng)力，優(yōu)化刀身韌性，平衡鋼材硬度與抗沖擊性能。
深冷處理對(duì)沖壓模具鋼刀身的性能優(yōu)化效果
1 提升尺寸穩(wěn)定性
深冷處理可將鋼材內(nèi)部殘余奧氏體占比控制在合理范圍，抑制后期使用過(guò)程中的相變形變。實(shí)測(cè)數(shù)據(jù)顯示，經(jīng)過(guò)深冷處理的沖壓模具鋼刀身，長(zhǎng)期使用尺寸偏差可控制在0.02mm以內(nèi)，適配精密裁切、工業(yè)加工等高精度作業(yè)場(chǎng)景。
2 增強(qiáng)耐磨與抗沖擊性能
均勻析出的細(xì)小碳化物能夠提升鋼材表面致密性，刀身耐磨性能提升20%~30%，刃口鈍化速度放緩，延長(zhǎng)打磨維護(hù)周期。同時(shí)內(nèi)部應(yīng)力分布更為均衡，刀身抗沖擊載荷能力提升，裁切硬質(zhì)物料時(shí)不易出現(xiàn)崩刃、卷邊問(wèn)題。
3 延長(zhǎng)刀具使用壽命
結(jié)合批量生產(chǎn)測(cè)試，同等工況下，經(jīng)過(guò)深冷處理的沖壓模具鋼刀身，使用壽命相較于常規(guī)處理刀身提升35%左右，減少刀具更換頻次，降低企業(yè)生產(chǎn)耗材成本，適配流水線連續(xù)化加工生產(chǎn)模式。
刀身深冷處理生產(chǎn)注意事項(xiàng)
把控處理時(shí)間節(jié)點(diǎn)：刀身淬火加工完成后，需在25分鐘內(nèi)送入深冷設(shè)備，常溫滯留時(shí)間過(guò)長(zhǎng)會(huì)導(dǎo)致奧氏體固化，弱化低溫相變效果。
嚴(yán)控溫變速率：無(wú)論降溫還是升溫，均需采用梯度控溫模式，過(guò)快的溫度變化會(huì)引發(fā)晶格畸變，造成刀身隱性損傷。
適配回火溫度：沖壓模具鋼刀身不宜采用高溫回火，低溫回火更貼合深冷后鋼材的組織結(jié)構(gòu)特性，避免硬度大幅下降。
規(guī)范工件擺放：深冷處理時(shí)刀身不可堆疊擠壓，預(yù)留通風(fēng)間隙，保障每一件工件溫度均勻，確保加工效果一致性。
高強(qiáng)度沖壓模具鋼是刀身制造的優(yōu)質(zhì)基材，而深冷處理作為低成本、高收益的輔助改性工藝，能夠針對(duì)性解決常規(guī)加工工藝中鋼材穩(wěn)定性差、耐磨性不足、應(yīng)力殘留等問(wèn)題。通過(guò)標(biāo)準(zhǔn)化的預(yù)處理、梯度降溫、恒溫保溫、回溫回火流程，可有效優(yōu)化刀身金相結(jié)構(gòu)，提升尺寸精度、耐磨性能與抗沖擊能力，延長(zhǎng)刀具使用周期。該工藝操作簡(jiǎn)便、適配批量生產(chǎn)，無(wú)污染物排放，符合機(jī)械加工行業(yè)綠色生產(chǎn)要求，適合五金刀具、工業(yè)裁切刀具等生產(chǎn)企業(yè)普及應(yīng)用。未來(lái)隨著低溫加工技術(shù)的升級(jí)，深冷處理將在鋼材刀具改性領(lǐng)域得到更為廣泛的推廣。液氮深冷箱 液氮槽
