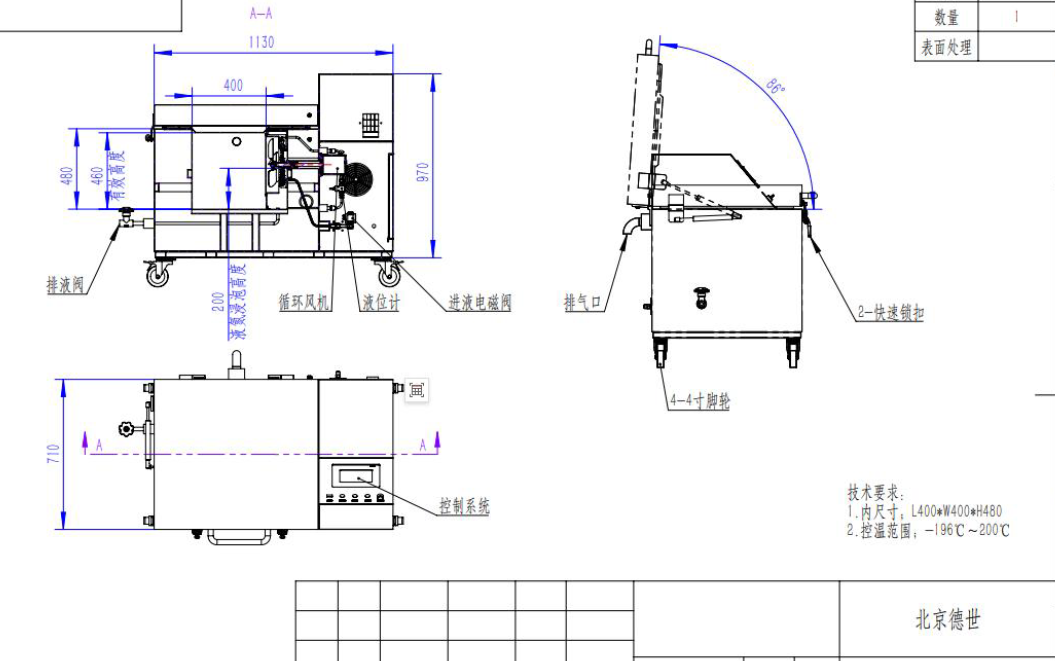

設備示意圖

安裝和使用說明

1.連接液氮罐和主機

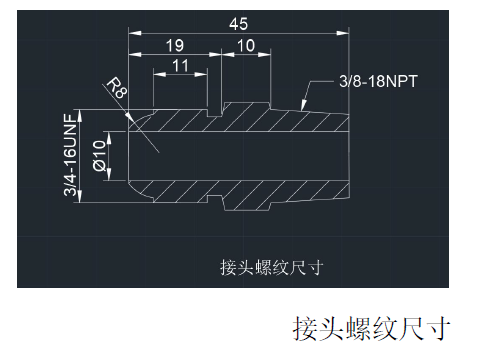

將自增壓液氮罐附帶的液氮輸送管牢固聯接在殼體后部右方的接頭上。接頭螺紋尺寸見下圖。液氮容器輸出壓力穩定在0.08MPa 左右。

連接電源線

在箱體后壁下部設有電源輸入的專用線纜。用戶的電源線選用不小于4mm 平方銅芯線。接地保護線選用4mm 平方銅芯線與地可靠連接。如果用戶不設置保護接地線(僅有空氣開關實現漏電保護)，則用戶必須按電力系統規范要求，為本設備專門設置保護接地裝置與本殼體聯接。在雷電多發地區，必須有防雷保護措施。

控制軟件操作說明

調節，直至穩定在設置的目標溫度值范圍內。系統運行高溫階段時加熱器自動開啟，試驗箱當箱內接近設置的目標溫度時，加熱器自動脈沖調節，直至穩定在設置的目標溫度值范圍內。

液位控制原理：

系統以接收液位傳感器反饋的模擬量信號轉為數字顯示。根據數字變化有效控制電磁閥工作。系統運行時電磁閥自動開啟進行補液，當溫控箱內達到設置的目標液位時，電磁閥自動關閉，隨著液氮的消耗，液位逐漸降低，當液位低于目標液位控制精度時，電磁閥再次開啟補液。確保液位穩定在設置的目標范圍值內

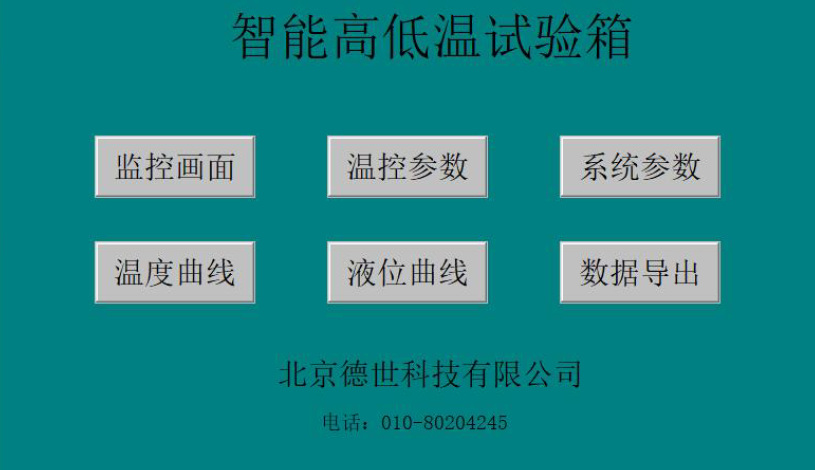

初始畫面

監控模塊實時監控箱內的溫度及液位數據、系統運行時間、溫度升降速率、加熱器及電磁閥運行狀態。

溫度：實時顯示箱內溫度變化;

Step 溫度：顯示每分鐘升降目標溫度值;

液位：實時顯示箱內液位高度值;

已運行時間：記錄系統運行時間;

溫度升降速率：實時反饋箱內溫度變化速率：

系統運行狀態：顯示系統處于升溫、降溫或保溫狀態，及正在系統

運行第幾段編程;

進液閥：待機時點擊可手動開啟/關閉相關閥，按鍵背景呈現綠燈

代表開啟狀態;

風機：待機時點擊可手動開啟/關閉相關閥，按鍵背景呈現綠燈代

表開啟狀態;(風機葉輪為順時針旋轉，請注意三相電相序)

除霜：按鍵背景呈現綠燈代表開啟狀態;

消音：液位傳感器損壞或掉線系統發出蜂鳴報警，點擊解除報警聲;

模式選擇：系統待機時點擊選擇溫控模式或液控模式，對應模式呈

綠色背景代表系統執行該模式。

運行：系統運行鍵;

停止：系統停止鍵;

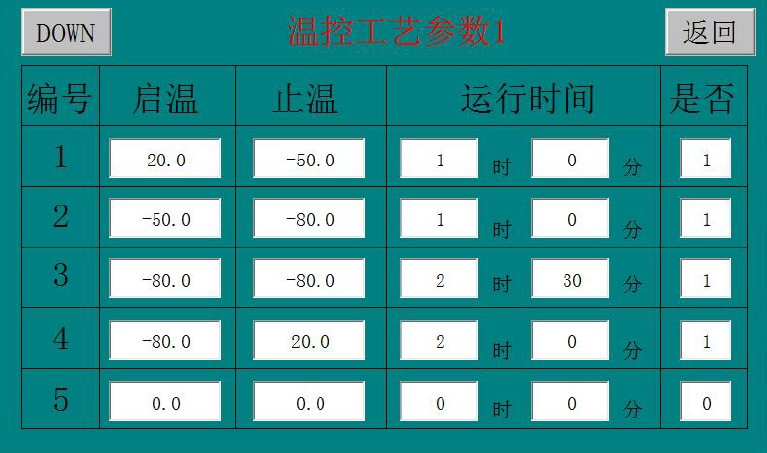

溫控參數設置

溫控模式編程采用溫度—時間—確認格式。其定義是：從當前段設置溫度，經過當前段設置時間到達下一溫度(下一階段設置溫度)，可設10 段參數。溫度設置的單位是℃，時間的單位是小時和分鐘。

例：下例為一個包含線性降溫、恒溫、線性升溫、結束的典型例子。

第一階段起溫=20℃ 止溫=-50℃ 運行時間=1 小時1

表示從20℃開始降溫，1 小時后達到-50℃ ;

第二階段起溫=-50℃ 止溫=-80℃ 運行時間=1 小時1

表示從-50℃開始繼續降溫，1 小時后達到-80℃ ;

第三階段起溫=-80℃止溫=-80℃ 運行時間=2 小時30 分鐘;1

表示-80℃持續保溫2 小時30 分鐘

第四階段起溫=-80℃ 止溫=20℃ 運行時間=2 小時1

表示從-80℃開始升溫，2 小時后達到20℃;

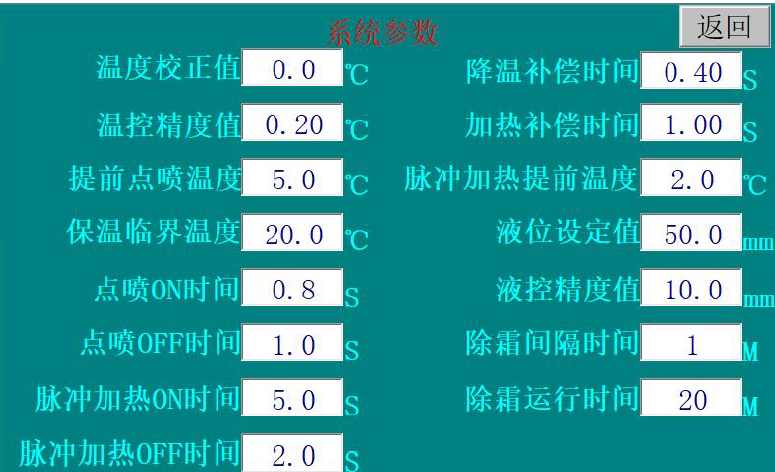

溫度校正值：校正溫度傳感器與實際溫度的偏差;

溫控精度值：設置溫控精度范圍;

提前點噴溫度：(如上圖設置5℃)溫控模式下運行低溫液氮降溫時，電磁閥由常開提前5℃進入點噴狀態，電磁閥開啟0.8 秒(點噴ON時間)，停止1 秒(點噴OFF 時間)，循環動作，直至達到目標溫度。

保溫臨界溫度：(如上圖設置10℃)在目標溫度為保溫狀態低于20℃時由電磁閥補給液氮進行保溫，在目標溫度為保溫狀態下高于20℃時由加熱器進行加熱補償(設置值建議為當前室溫);

降溫補償時間：在保溫狀態下且目標溫度為低溫，系統檢測到箱內溫度有上升趨勢時自動開啟0.4 秒電磁閥補給液氮降溫，如溫度上升超出0.5℃則按點噴動作補給降溫。加熱補償時間：在保溫狀態下且目標溫度為高溫，系統檢測到箱內溫度有下降趨勢時自動開啟1 秒加熱器進行升溫，如溫度下降超出0.5℃則按脈沖加熱動作進行升溫。脈沖加熱提前溫度：(如上圖設置2℃)如加熱目標溫度值為50℃,加熱器加熱至48℃時，開啟5 秒(脈沖加熱ON 時間)，關閉2 秒(脈沖加熱OFF 時間)，循環動作加熱至目標溫度;液位設定值：(如上圖設置50MM)液位值到達50mm 時電磁閥停止補液，當液位值低于40mm 時電磁閥再次開啟補液(液控精度值10mm)。除霜運行時間：(如上圖設置20 分鐘)除霜加熱器運行20 分鐘，停止1 分鐘(除霜間隔時間1 分鐘)。

歷史曲線可以將液位、溫度、的存盤數據以曲線的方式進行查詢。

曲線查詢操作功能按鈕：

a:點擊此按鈕可以一頁為單位往前查詢曲線。

b:點擊此按鈕可以半頁為單位往前查詢曲線。

c:點擊此按鈕可以X 軸1 主劃線為單位往前查詢曲線。

d:點擊此按鈕可以一頁為單位往后查詢曲線。

e:點擊此按鈕可以半頁為單位往后查詢曲線。

f:點擊此按鈕可以X 軸1 主劃線為單位往后查詢曲線。

g:點擊此按鈕可以任意定義起始位置來查詢曲線。

數據導出模塊

用戶如果需要對設備歷史運行的數據導出以便查看，可以將U 盤

插入控制面板的USB 口上，然后進入數據導出畫面，設定需要導出的

那一段時間(起始時間和結束時間)的數據。然后點擊執行導出數據

到U 盤的按鈕，即可以把數據導出到U 盤。用EXCEL 軟件進行打開查看。
