在食品包裝、工業深冷處理、生物醫藥實驗、精密冶金等行業中，液氮加注機是實現自動化定量加注液氮的核心低溫設備。相較于傳統人工傾倒加注的模式，標準化液氮加注機能夠緩解低溫作業風險，穩定加注精度，減少液氮氣化損耗，幫助企業降低耗材與人力成本。
多數設備采購人員與一線運維人員，僅熟悉液氮加注機基礎操作流程，但對設備內部構造、零部件分工、故障誘因了解較少。日常操作中常出現加注量偏差、管路結霜堵凍、設備氣化率升高等問題，無法從根源完成排查與維護。本文將全面拆解全自動液氮加注機內部組成、各部件工作原理，并分享對應的保養技巧，幫助用戶讀懂設備內核，優化設備運行效率，延長設備使用壽命。

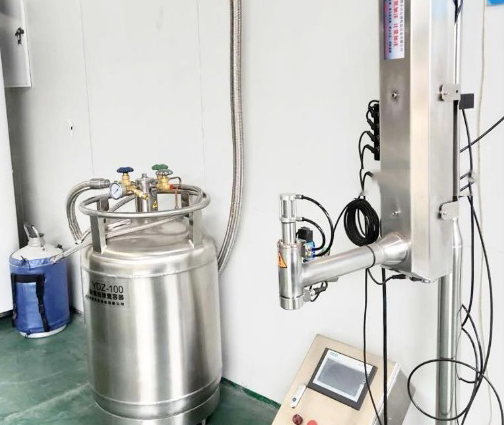

一、液氮加注機整體結構概述
市面上主流的全自動液氮加注機結構布局大同小異，整體遵循“儲液—輸液—控壓—計量—加注—防護”的作業邏輯。整套設備內部可劃分為六大核心模塊，分別為低溫儲液模塊、動力輸送模塊、智能控制模塊、計量加注模塊、絕熱管路模塊以及安全防護模塊。各模塊相互配合、獨立分工，任一零部件出現異常，都會直接影響加注精度與設備運行穩定性。
目前行業內通用機型的內部零部件，選材均以耐低溫不銹鋼、專用低溫密封材料為主，適配-196℃超低溫液氮介質，規避普通材質遇冷脆裂、腐蝕漏液的問題，適配長時間連續化生產作業。
二、六大核心內部模塊及零部件詳解
(一)低溫儲液模塊：介質儲存載體
儲液模塊是液氮加注機的基礎載體，主要負責儲存液氮，緩沖加注過程中的壓力波動，核心部件包含內置真空儲槽、防震蕩隔板、泄壓緩沖腔。區別于外置杜瓦罐對接機型，一體式加注機會將儲槽集成于設備機身內部。
內部儲槽普遍采用雙層真空絕熱結構，夾層填充專用保溫隔熱材料，能夠隔絕外界常溫?zé)崃壳秩耄瑴p緩液氮自主氣化速度，有效控制耗材損耗。槽體內部加裝防震蕩隔板，可避免生產線移動、設備震動導致液氮液面波動，防止氣泡產生，從源頭降低加注計量誤差。該模塊常見故障多為保溫層老化、真空度下降，直觀表現為設備閑置期間液氮揮發量明顯上漲。
(二)動力輸送模塊：設備供能核心
動力輸送模塊為液氮流轉提供動力支撐，是保障液氮順暢輸送至加注端口的關鍵，核心組成部件分為氣動液氮泵、進氣調壓組件、氣液分離器。市面上絕大多數加注機采用氣動驅動模式，無需電機輔助，規避超低溫環境下電路短路、結凍故障，運行安全性更高。
氣動液氮泵依托壓縮空氣驅動活塞往復運動，抽取儲槽內部液氮;進氣調壓組件可調節進氣壓力，以此控制泵體輸出流量;氣液分離器屬于易被忽視的關鍵配件，主要作用分離液氮中混雜的氣態氮氣，過濾雜質，保證輸送至加注端口的介質為純液相液氮，規避閃蒸現象引發的加注不穩定問題，適配高速灌裝生產線。
(三)智能控制模塊：設備中樞大腦
控制模塊作為加注機的中樞系統，統籌管控加注全過程的壓力、液位、加注時長、單次加注量等參數，核心零部件涵蓋PLC控制器、數字傳感器、觸控操作面板、信號傳輸線路。
PLC控制器用于存儲運行參數、下發作業指令，用戶可根據容器規格、生產需求，設定定量加注、定時加注兩種作業模式;設備搭載壓力傳感器與液位傳感器，實時采集儲槽壓力、液氮余量數據，同步反饋至操作面板;當內部壓力、液位超出常規區間時，控制系統會自動觸發預警并執行保護動作。該模塊故障多集中在傳感器失靈、參數紊亂，日常需定期校準數據，保障加注精度。
(四)計量加注模塊：精度管控終端
計量加注模塊直接決定設備加注精度，也是和生產產品直接接觸的核心部件，主要由高精度流量計、低溫電磁閥、加注槍頭、單向止回閥組成，不同應用場景會匹配對應的槍頭款式。
高精度流量計實時統計實時加注流量，配合控制器完成閉環調控，修正加注偏差;低溫電磁閥負責啟停供液，響應速度快，適配高頻次加注作業;加注槍頭分為直噴式與防濺式兩類，飲料包裝行業多選用防濺式槍頭，避免液氮噴射溢出;槍頭內部內置單向止回閥，作業結束后阻斷液氮回流，防止管路殘留液氮倒灌損壞泵體與傳感器。
(五)絕熱管路模塊：介質傳輸通道
絕熱管路模塊連接儲液槽、動力泵、加注槍頭等所有零部件，是液氮流轉的專用通道，包含真空絕熱管道、低溫專用接頭、密封墊圈。管路內徑根據設備額定流量定制，常規規格集中在6mm-25mm之間，適配中小型生產線與實驗室設備。
輸送管道沿用雙層真空絕熱結構，和儲槽保溫原理一致，減少輸送過程中的液氮氣化損耗;法蘭、卡套式接頭搭配耐低溫氟膠密封墊圈，強化接口密封性，杜絕漏液、漏氣問題。運維人員需重點關注接口密封件，這類配件屬于損耗件，長期受冷熱交替影響易出現硬化老化，建議定期更換。
(六)安全防護模塊：運行安全屏障
安全防護模塊貫穿設備整體，用于規避超壓、低溫泄漏、管路堵塞等安全隱患，保障設備與操作人員安全，核心配件有泄壓安全閥、壓力報警裝置、防結霜護罩、緊急斷電開關。
泄壓安全閥為被動防護部件，當儲槽、管路內部壓力超出設定閾值時，自動釋放內部氮氣，防止壓力堆積;壓力報警裝置可實時監測壓力變化，異常狀態下發出聲光預警;加注槍頭外部配備防結霜護罩，既能減少外部空氣侵入造成的結霜結冰問題，也能降低操作人員凍傷風險。
三、內部結構常見問題與基礎維護技巧
結合各大廠家設備售后數據來看，液氮加注機80%以上的故障，都源于零部件維護不到位，而非設備本身質量問題。結合內部結構特性，整理幾項高頻問題及對應的維護方案：
1、加注量不穩定：大概率是氣液分離器堵塞、傳感器未校準或槍頭單向閥卡頓，建議每周拆解槍頭、分離器清理雜質，每月校準一次流量與壓力傳感器。
2、液氮損耗異常升高：主要誘因是管路密封墊圈老化、儲槽真空度不足、保溫層損壞，需定期檢查所有管路接口密封狀態，閑置設備時關閉進出口閥門，減少熱量侵入。
3、泵體供液卡頓：多為進氣壓力不穩定或泵體內部結冰，日常作業需保障壓縮空氣潔凈度，停機后排空管路殘余液氮，避免低溫結冰堵塞泵體。
4、頻繁結霜結冰：可檢查加注口氮氣防護系統是否正常運行，利用氮氣隔絕潮濕空氣，從源頭減少霜層堆積，無需頻繁停機除霜。
液氮加注機看似結構簡單，但內部六大模塊環環相扣，每個零部件都影響設備的精度、能耗與安全性。用戶在選型、使用設備時，不能只關注加注參數與價格，還需重點核查內部儲槽保溫工藝、泵體材質、計量配件等級、安全防護配置。同時結合設備結構特性制定常態化保養計劃，既能規避常見運行故障，也能降低液氮耗材損耗、延長設備使用壽命，為企業生產降本增效。對于有定制化需求的用戶，也可根據生產線工況，調整管路規格、槍頭類型、控制程序，適配不同行業的加注作業需求。
