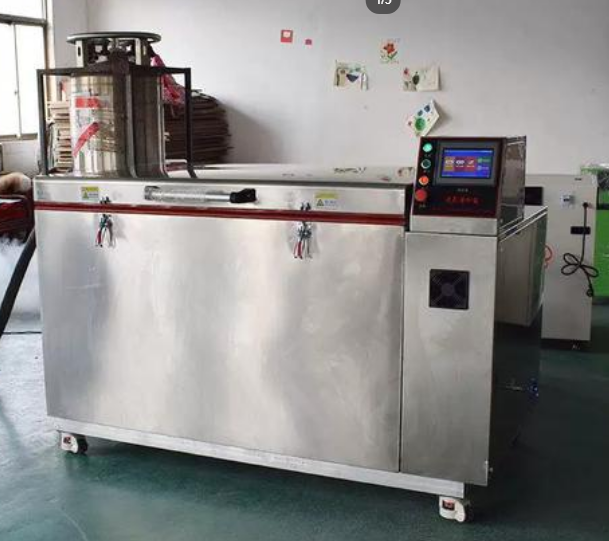

刀具液氮深冷箱，核心原理：利用液氮 - 196℃低溫，對淬火后的高速鋼、硬質合金刀具做深冷保溫，通過低溫相變消除殘余奧氏體、釋放內應力，提升硬度、耐磨性與尺寸穩定性，整套設備分為制冷系統、溫控系統、箱體結構、安全系統四大部分。

　　一、設備組成

　　保溫箱體：內膽不銹鋼，夾層多層真空絕熱，減少冷量流失;箱門帶密封壓緊結構，防止冷量外泄、結霜。

　　液氮供給單元：外接液氮儲罐，配低溫電磁閥、低溫管路、汽化調壓組件;部分機型帶自增壓補液回路，自動補液氮。

　　溫度采集與 PLC 控制系統：箱內多點低溫鉑電阻傳感器，實時采集溫度;PLC 設定工藝曲線，控制液氮噴入量，實現降溫→保溫→升溫全自動程序控溫。

　　安全組件：壓力安全閥、排氣口、防超溫聯鎖、低溫報警、緊急停機，防止箱內壓力積聚。

　　二、完整工作流程

　　1. 裝料階段

　　把淬火完成的銑刀、鉆頭、車刀等刀具放置在料架上，刀具之間預留間隙，保證箱內冷氣循環均勻，關閉密封箱門。

　　要點：一般要求刀具淬火后盡快入深冷，避免殘余奧氏體穩定化。

　　2. 程序降溫階段

　　PLC 啟動工藝，低溫電磁閥間歇性開啟，向箱內噴射液氮;液氮接觸箱內空氣快速汽化吸熱，箱內溫度逐步下降。

　　不會一次性大量噴液氮驟冷，嚴格控制降溫速率(常見：0.5~2℃/min)，防止刀具熱沖擊開裂。

　　目標溫度：通常降到 -180℃ ~ -190℃(根據刀具材質調整，高速鋼常用 - 185℃左右)。

　　3. 低溫保溫階段(核心工序)

　　溫度達到設定值后，系統維持恒溫保溫?cái)?shù)小時(2~24h 不等，看刀具材料與工件厚度)。

　　材料變化：淬火后鋼材內部存在不穩定的殘余奧氏體，在超低溫環境下轉變?yōu)轳R氏體;同時晶格收縮，釋放淬火產生的殘余應力。效果：刀具硬度提升、耐磨性能變好，使用過程不易變形。

　　4. 回溫階段

　　保溫結束，停止噴液氮。依靠環境熱量自然回溫，也可配置干空氣加熱回路緩慢升溫。同樣控制升溫速率，避免溫差過大造成應力反彈;一般回升到室溫后才能開箱取出刀具。

　　5. 出料

　　溫度回升至常溫，打開排氣閥泄壓，取出刀具;后續一般配套低溫回火工序進一步穩定組織。

　　三、兩種控溫模式區別

　　噴淋式深冷箱(主流刀具款) 液氮直接噴入箱內汽化，冷量大、降溫快;適合批量刀具處理，溫度均勻性好，是刀具廠最常用機型。

　　氣相式深冷箱 不直接噴淋液氮，利用液氮上方低溫氣相換熱，溫度波動更小，熱沖擊更低;多用于精密小刀具、硬質合金刀具。

　　四、關鍵工藝注意點

　　不是溫度越低越好，降溫 / 升溫速率是防開裂關鍵;

　　深冷一般放在淬火之后、回火之前;

　　硬質合金刀具深冷機理和高速鋼不同，主要是消除燒結內應力，提升刃口強度;

　　箱體排氣必須通暢，液氮汽化會產生大量氮?dú)猓乐姑荛]空間缺氧。

　　刀具液氮深冷箱，就是PLC 按預設曲線控制液氮汽化制冷，緩慢把刀具降到零下 180℃左右保溫，讓鋼材內部組織轉變，改善刀具硬度耐磨性，之后緩慢回升到室溫，完成深冷處理。
