uv燈的電路圖[接線圖]原理基礎知識
UV燈管是氣體放電燈，在石英燈管中充以高壓水銀蒸氣，或再添加金屬鹵化物，啟輝后輻射強紫外線，工業用UV燈管光譜范圍是200nm-450nm，以365nm或420nm為中心。
UV燈管的供電方式以采用漏磁變壓器為主，初級繞組可選擇110、220V或380V輸入，次級繞組輸出110v~3000V（燈管功率不同，工作電壓不同）。電路中連接一個或幾個電容器，再與UV燈管管相接，由于電容器的存在，也使燈管的電流處于穩定狀態。另外根據電容器的參數或個數不同，連接方式不同，可利用電容對UV燈管管功率進行有效調節，達到半功或全功率工作狀態。

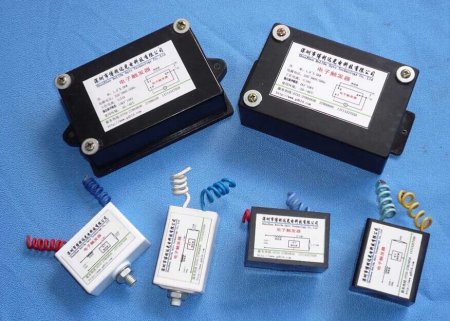

UV燈的功率小于3kW時，常用鎮流器觸發器點燈電路。因?yàn)閁V燈一般需要用高壓來觸發點亮，但不能用鎮流器產生太高電壓，所以就要在燈管前并聯一個電子觸發器，在按SBxt接通電路后，燈管一般啟動不起來，點不亮。這時接通SB按鈕，電子啟動器短接產生高壓來點亮燈管。但短接過程一定要在幾秒鐘一觸即離，否則會燒毀電子啟動器。

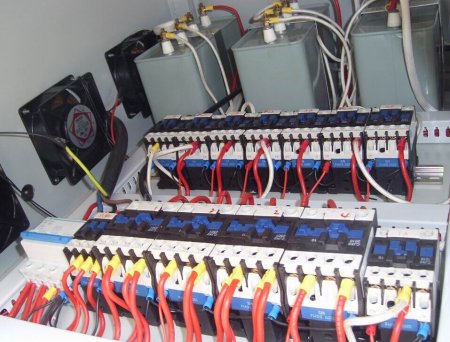

UV光源電路的特點是高功率、高電壓，因此心臟器件是高功率的，通常用漏磁變壓器。UV燈是高溫器件，點燃時表面溫度高達600~800℃，溫度控制和散熱系統十分關鍵，溫度控制器與散熱風機或水冷系統聯動控制是關鍵控制。高壓高功率電路的漏民保護系統關系到從業人員的生合安全。
UV燈管管在點亮的時候，管電流會一點點的上升，電壓也是一樣，不過，電流上升較慢，電壓上升的較快，最后，燈管的管電流停止的時候，也就是燈管內部的汞已經完全會發成氣態，UV燈管管的各方面性能才完全揮發體現出來。熄燈的時候，由于電路控制，已經切斷燈管的供給電壓和電流，一切參數消失，也就是說，燈管的電流、電壓，也就是沒有了。匹配好變壓器，電容器就可以了，具體的電路控制，看客戶的要求，一般來說配置選擇不同，保護功能也是不一樣的。
